자동차 제작 핵심 기술 7가지 & 소재 선정 기준
빈티지 클래식을 복원하거나, FIA 규정을 준수하는 맞춤형 롤 케이지를 제작하거나, 전기차(EV)용 소량 서스펜션 부품을 프로토타이핑하는 경우, 자동차 제작을 마스터하려면 구조적 강성, 중량 최적화, 치수 정밀도 사이의 타협 없는 균형이 필요합니다.
표준 판금 수리와 달리, 맞춤형 자동차 제작은 다축 CNC 가공, 맨드렐 튜브 벤딩, 고순도 TIG 용접, 고급 복합재 적층을 결합하여 부품을 처음부터 제작합니다.
이 포괄적인 가이드는 현대 자동차 제작을 이끄는 7가지 핵심 기술을 분석하고, 고성능 자동차 재료를 구조화된 매트릭스로 비교하며, 다음 프로젝트를 위한 실행 가능한 DFM(제조 용이성 설계) 규칙을 제공합니다.
한눈에 보기: 자동차 제작 재료 선택 매트릭스
올바른 재료를 선택하는 것은 모든 자동차 제작 프로젝트의 첫 번째 중요한 단계입니다. 아래 표는 섀시, 구동계, 차체 및 안전 애플리케이션에 사용되는 주요 재료를 비교합니다:
재료 등급 | 인장 강도(항복) | 밀도 / 중량 프로파일 | 용접성 & 성형성 | 주요 자동차 제작 용도 |
연강(1018 / A36) | 250–370 MPa | 높음(7.87 g/cm³) | 우수함(쉬운 MIG/TIG 용접) | 플로어 팬, 차체 수리 패널, 브래킷, 저응력 거싯. |
크로몰리 강(4130) | 460–700 MPa(조질 상태) | 높음(7.85 g/cm³) | 우수함(정밀 TIG & 응력 제거 필요) | 롤 케이지, 튜블러 스페이스 프레임, 서스펜션 컨트롤 암, 휠 튜브. |
알루미늄(6061-T6) | 276 MPa | 낮음(2.70 g/cm³) | 양호함(용접 후 열처리 필요) | 빌렛 서스펜션 업라이트, 흡기 매니폴드, 액체 냉각 플레이트, 휠. |
알루미늄(5052-H32) | 193 MPa | 낮음(2.68 g/cm³) | 최상급(균열 없이 우수한 굽힘성) | 맞춤형 연료 셀, 방화벽 실드, 차체 패널, 덕팅. |
스테인리스 강(304 / 321) | 205–290 MPa | 중간~높음(8.00 g/cm³) | 높음(TIG 백퍼징 필요) | 맞춤형 배기 매니폴드, 터보 헤더, 다운파이프, 배기 팁. |
티타늄(5등급 / Ti-6Al-4V) | 880–1100 MPa | 초경량(4.43 g/cm³) | 까다로움(불활성 가스 퍼지 챔버 필요) | 경량 레이싱 배기, 터보 배관, 고응력 체결구. |
탄소 섬유(프리프레그) | 1500–2500+ MPa | 초경량(1.55 g/cm³) | 용접 불가(오토클레이브 / 수지 성형) | 에어로 스플리터, 리어 윙, 경량 후드/도어 스킨, 드라이브샤프트. |
01. 정밀 판금 벤딩 & 패널 성형
맞춤형 차체, 플로어 팬, 휠 튜브는 재료 두께를 유지하면서 평판 금속을 복잡한 3D 복합 곡선으로 성형해야 합니다.
- 비드 롤링 & 스웨이징:비드 롤러에 판금을 통과시키면 플로어 팬과 방화벽에 구조적 리브와 오목한 채널이 만들어집니다. 이는 추가 중량 없이 비틀림 강성을 최대 300%까지 높입니다.
- 잉글리시 휠 & 파워 해머링:빈티지 복원 및 코치빌딩에서 알루미늄(3003/5052) 또는 연강을 매끄럽고 이음새 없는 펜더 플레어와 공기역학적 차체 패널로 성형하는 데 널리 사용됩니다.
- CNC 프레스 브레이크 성형:프로그래밍 가능한 백게이지와 분할 다이를 사용하여 섀시 브래킷, 서스펜션 마운트, 배터리 트레이 인클로저에 반복 가능하고 공차가 엄격한 벤딩 각도를 구현합니다.
02. 구조 안전을 위한 고순도 TIG & MIG 용접
용접은 자동차 제작의 구조적 핵심입니다. 고응력 영역의 단 한 번의 콜드랩 용접이나 퍼지되지 않은 이음부는 동적 트랙 하중에서 치명적인 파손을 유발할 수 있습니다.
- TIG 용접(GTAW):롤 케이지, 터보 매니폴드, 알루미늄 서스펜션 암의 업계 최고 표준입니다. TIG 용접은 정밀한 열 제어를 제공하여 열영향부(HAZ)를 최소화하고 완벽한 "다임 스택" 비드를 생성합니다.

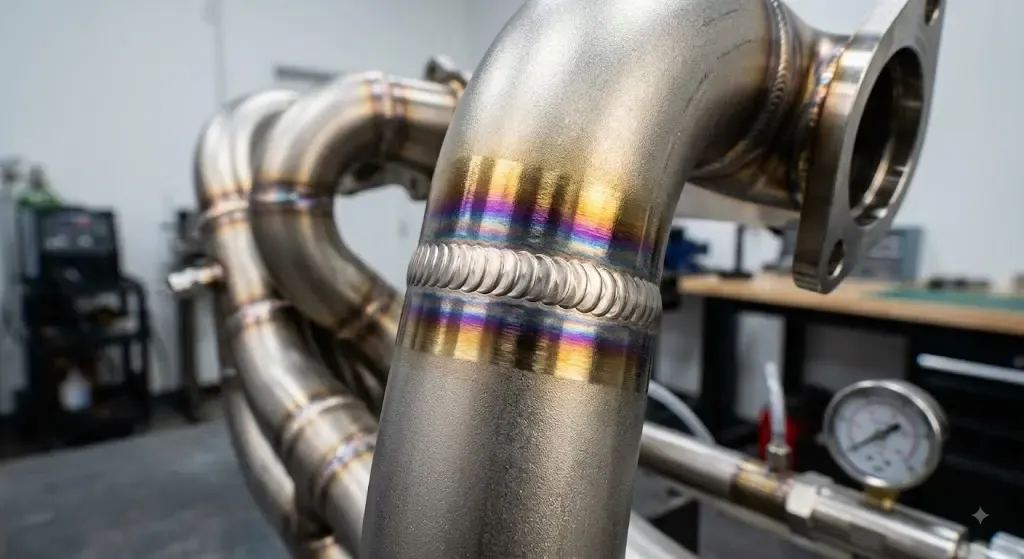

- 스테인리스 백퍼징:304 또는 321 스테인리스 배기 헤더를 용접할 때 파이프 내부의 산소는 순수 아르곤 가스(백퍼징)로 대체해야 합니다. 이는 내부 루트 패스의 "슈가" 산화를 방지하여 구조적 피로 한계와 원활한 가스 흐름을 보존합니다.
- MIG 용접(GMAW):높은 용착률이 요구되는 두꺼운 탄소강 섀시 프레임의 고속 생산과 플로어 팬 이음매 밀봉에 선호됩니다.
03. 맞춤형 맨드렐 튜브 벤딩 & 배기 제작
표준 크러시 벤딩은 파이프 단면적을 최대 25%까지 제한하여 엔진 배기 흐름을 막고 핫스팟을 만듭니다. 전문 자동차 제작은 로터리 드로 맨드렐 벤딩에 엄격히 의존합니다.
- 맨드렐 벤딩 메커니즘:내부 유연한 강철 맨드렐이 벤딩 반경 동안 튜브 내부를 지지하여 파이프가 주름지거나 벽이 얇아지지 않고 완벽하게 원형을 유지합니다.
- 롤 케이지 제작 표준:FIA/SCCA 인증을 위해서는 심리스 크로몰리(4130) 또는 DOM(맨드렐 드로운) 연강 튜브가 필수입니다. 튜브 노치는 용접 전에 틈 없이 맞아야 전체 이음부 둘레에 100% 용접 침투가 보장됩니다.
04. 빌렛 부품용 다축 CNC 가공
고마력 엔진과 높은 G 코너링 힘은 주조 공장 서스펜션 부품의 항복 강도를 빠르게 초과합니다.
- 빌렛 서스펜션 업라이트 & 컨트롤 암:5축 CNC 밀링 머신은 고강도 6061-T6 또는 7075-T6 알루미늄 빌렛을 경량의 FEA 최적화 서스펜션 업라이트로 조각합니다.
- 맞춤형 엔진 어댑터:CNC 선반 및 밀링 센터는 맞춤형 벨하우징 어댑터, 빌렛 흡기 매니폴드, 드라이섬프 오일 팬을 생산하여 서브밀리미터 구동계 정렬로 복잡한 엔진 스왑을 수행합니다.
05. 3D 레이저 절단 & 워터젯 프로파일링
금속을 구부리거나 용접하기 전에 원자재 시트와 튜브를 절대 정밀도로 절단해야 합니다.
- 파이버 레이저 시트 절단:파이버 레이저는 탄소강, 스테인리스, 알루미늄을 고속으로 절단하며 ±0.05 mm까지 공차를 유지합니다.

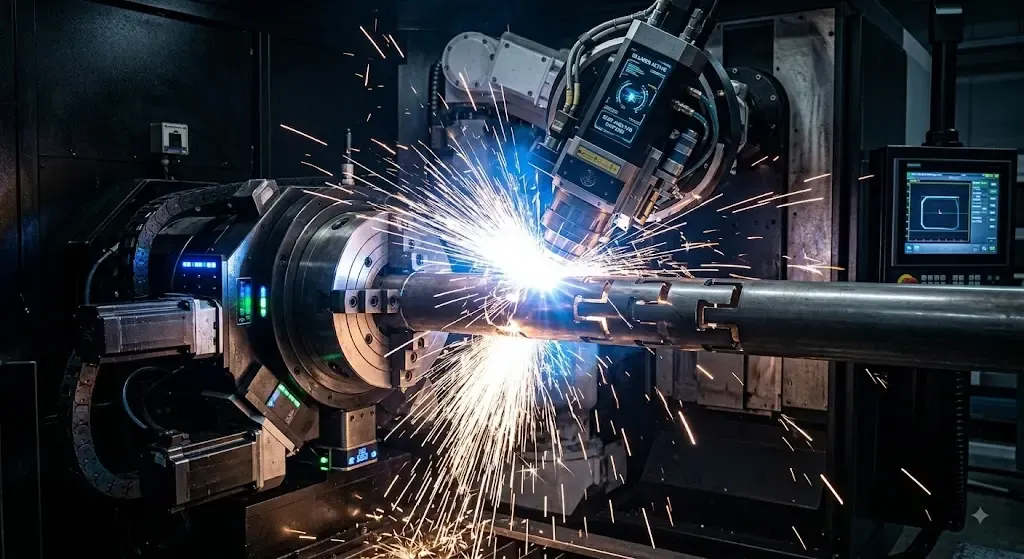

- 3D 튜브 레이저 프로파일링:수동 노치 및 피시마우스 준비 대신 튜브 레이저가 롤 케이지 튜브에 복잡한 맞물림 이음부, 구멍, 벤딩 라인을 한 번에 절단하여 조립 시간을 70% 단축합니다.
- 워터젯 절단:열영향부(HAZ)를 피해야 하는 두꺼운 알루미늄 서스펜션 탭이나 탄소 섬유 플레이트에 적합합니다.
06. 복합재 적층 & 공기역학적 차체
현대 고성능 자동차 제작은 전통적인 금속을 넘어 경량 탄소 섬유와 케블라 복합재로 확장됩니다.
- 프리프레그 탄소 섬유 오토클레이브 성형:수지가 사전 함침된 탄소 섬유 직물을 진공 밀봉하고 오토클레이브에서 고압으로 경화시킵니다. 이를 통해 구조용 모노코크 섀시, 드라이브샤프트, 공기역학적 리어 윙에 최대 섬유-수지 밀도를 구현합니다.
- 케블라 충돌 보호:케블라 직물은 전면 스플리터와 휠 아치 라이너에 통합되어 도로 이물질과 트랙 타이어 고무에 대한 극한의 내마모성과 내충격성을 제공합니다.
07. 표면 마감: 파우더 코팅, 아노다이징 & E-코팅
보호되지 않은 금속 부품은 자동차 환경에서 도로 염분, 습기, 고온에 빠르게 노후화됩니다.
- Type III 하드코트 아노다이징:원자재 알루미늄 서스펜션 암을 최대 60 HRC 경도의 세라믹급 표면으로 변환하여 돌칩과 화학적 피팅으로부터 보호합니다.
- 파우더 코팅:200°C에서 경화되는 정전기 도포 폴리머 파우더는 서브프레임, 롤 케이지, 서스펜션 스프링에 두껍고 유연한 충격 장벽을 제공합니다.
- 세라믹 열 코팅:맞춤형 스테인리스 또는 티타늄 배기 헤더에 적용하여 엔진 베이 온도를 최대 50°C 낮추고 흡기 공기 밀도를 개선하며 주변 배선 하네스를 보호합니다.
자동차 제작 비용 절감을 위한 DFM 규칙
제조를 고려하여 맞춤형 자동차 부품을 설계하면 상당한 작업 인력과 재료 낭비를 절약할 수 있습니다:
- 튜브 직경 & 벽 두께 표준화:맞춤형 벤딩 다이 설정 비용을 피하기 위해 일반적인 튜브 외경(예: 1.50", 1.75")을 사용하여 롤 케이지와 섀시 브레이싱을 설계하세요.
- 셀프 고정식 맞물림 탭 설계:판금 어셈블리에 레이저 절단 슬롯 앤 탭 정렬 기능을 포함하세요. 이를 통해 부품을 용접 전에 퍼즐처럼 맞물리게 하여 값비싼 맞춤형 용접 지그를 제거할 수 있습니다.
- 최소 내부 벤딩 반경 유지:5052-H32 알루미늄 판금을 벤딩할 때 외부 표면 인장 균열을 방지하기 위해 판 두께와 동일한 최소 내부 벤딩 반경을 적용하세요.
결정 청사진: 제작 경로를 프로젝트에 맞추기
이 빠른 프레임워크를 사용하여 재료와 도구 선택을 안내하세요:
- 빈티지 복원 & 차체 수리:비용 효율적인 패널 성형과 완벽한 이음매 밀봉을 위해 MIG 용접 및 기존 비드 롤링과 함께 1018 연강 또는 5052-H32 알루미늄을 선택하세요.
- 트랙 데이 & 모터스포츠 안전(롤 케이지 / 섀시):맨드렐 벤딩, 레이저 피시마우스 프로파일링, 100% 아르곤 백퍼지 TIG 용접으로 가공된 4130 크로몰리 튜브 또는 DOM 강을 선택하세요.

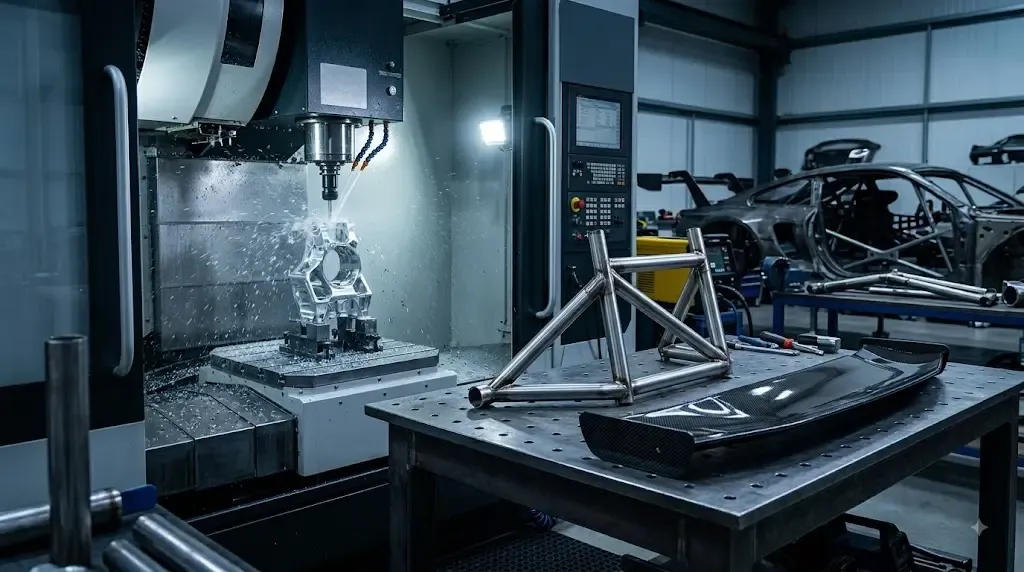

- 프로토타이핑 & 극한 성능(EV / 슈퍼카):5축 CNC 밀링, 워터젯 프로파일링, 오토클레이브 경화를 통해 제작된 7075-T6 빌렛 알루미늄과 프리프레그 탄소 섬유를 선택하세요.
자동차 제작 전문가와 파트너십
고성능 자동차 제작을 실행하려면 다축 CNC 가공, 정밀 레이저 절단, 인증 용접 역량을 한 곳에서 갖춘 경험 많은 제조 파트너가 필요합니다.
저희 Aether에서는 5축 CNC 밀링, 3D 레이저 튜브 프로파일링, 와이어 EDM, 인증 TIG 용접 인프라를 결합하여 CAD 모델을 트랙 준비 완료 하드웨어로 전환합니다—단일 프로토타입 컨트롤 암이든 맞춤형 섀시 브래킷의 소량 생산이든 말이죠.
자동차 프로젝트를 실현할 준비가 되셨나요? 지금 Aether 엔지니어링 팀에 문의하여 2D/3D CAD 도면을 업로드하면 즉시 견적, 확실한 DFM 피드백, 빠른 납기를 받을 수 있습니다.
