5454 알루미늄 시트 & 플레이트: 재료 특성, 템퍼 및 가공 가이드
지속적인 열과 부식 환경에 노출되는 용접 구조물용으로 특별히 설계된 5454 알루미늄은 압력 용기, 화학물질 운송 탱커, 고온 아스팔트 트레일러 및 선박 선체에 사용되는 최고 수준의 비열처리형 합금입니다. 표준 5052 알루미늄이 일반 판금 요구 사항을 충족하고 6061-T6가 구조 프레임 부품에 사용되는 반면, 5454 알루미늄은 65°C / 150°F 이상의 고온에서 응력 부식 균열(SCC)에 완전히 면역이며 용접 후 높은 이음 효율을 제공하는 핵심 엔지니어링 영역을 담당합니다.
5454 알루미늄이 가공 경화, 열응력 및 냉간 성형 환경에서 어떻게 거동하는지 이해하면 엔지니어링 및 구매 팀은 고가의 초합금을 과도하게 지정하지 않고도 구조 안전 여유를 최적화할 수 있습니다.
한눈에 보는 데이터시트: 5454 알루미늄의 화학적 및 물리적 특성
5454 알루미늄의 화학 조성은 마그네슘과 망간의 균형을 정밀하게 조정하여 열적 민감화를 유발하지 않으면서 높은 고용 강화 효과를 제공하도록 설계되었습니다.
원소 / 특성 | 표준 규격 범위 (ASTM B209 / EN 573-3) | 엔지니어링적 중요성 |
마그네슘 (Mg) | 2.4% – 3.0% | 주요 강화 원소이며, 고온 SCC 방지를 위해 엄격히 3.0% 미만으로 유지됩니다. |
망간 (Mn) | 0.50% – 1.0% | 결정립 미세화, 피로 강도 및 고온 열 안정성을 향상합니다. |
크롬 (Cr) | 0.05% – 0.20% | 입계 부식 및 응력 균열 저항성을 향상합니다. |
철 (Fe) | 최대 0.40% | 압연 중 결정립 구조를 제어합니다. |
실리콘 (Si) | 최대 0.25% | 연성과 높은 용접성을 유지하기 위해 낮게 관리됩니다. |
구리 (Cu) | 최대 0.10% | 화학 및 해양 환경에서의 공식 부식을 방지하기 위해 최소화됩니다. |
아연 (Zn) | 최대 0.25% | 국부적인 갈바닉 부식을 제한합니다. |
알루미늄 (Al) | 잔량 (~95.0% – 96.5%) | 기지 금속. |
밀도 | 2.69 g/cm³ (0.097 lb/in³) | 경량이며 5052(2.68 g/cm³)보다 약간 더 높은 밀도를 가집니다. |
융점 범위 | 607°C – 652°C (1125°F – 1205°F) | 열 가공 및 고온 용접에 적합한 높은 고상선 온도. |
탄성계수 | 70.3 GPa (10,200 ksi) | 기계적 하중 하에서의 강성 및 처짐을 좌우합니다. |
01. 핵심 장점: 고온 응력 부식 균열(SCC) 면역성
5000계 알루미늄-마그네슘 합금군에서는 일반적으로 마그네슘 함량이 높을수록 인장 항복 강도가 증가합니다. 그러나 5083 또는 5086과 같이 마그네슘이 3.0%를 초과하는 합금은 65°C(150°F) 이상의 온도에 지속적으로 노출될 경우 민감화라는 심각한 금속학적 결함이 발생합니다.

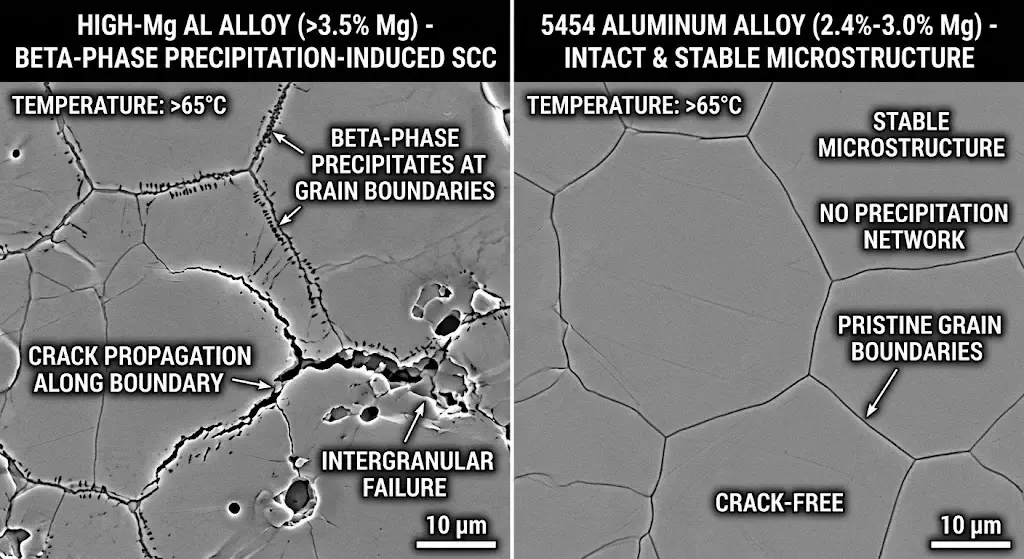

- 민감화 메커니즘: 고마그네슘 합금이 온기에 노출되면 마그네슘 원자가 결정립계로 이동하여 불안정한 베타상 피막을 형성합니다. 수분이나 약한 화학물질이 존재하면 이 피막은 양극으로 작용하여 빠르게 용해되고, 하중 하에서 갑작스러운 입계 균열을 유발합니다.
- 5454의 해법:마그네슘을 2.4%~3.0%로 제한하고 망간을 최대 1.0% 첨가함으로써 5454 알루미늄은 고마그네슘 합금에 필적하는 기계적 강도를 달성하는 동시에 베타상 피막 형성을 완전히 방지합니다.
- 주요 영향: 5454 알루미늄은 가열 액체 운송(아스팔트, 고온 화학물질, 석탄), 압력 용기, 보일러 및 엔진 인접 선박 격벽에 필수적입니다.
02. 5454 알루미늄 질별 및 기계적 특성
비열처리형 합금인 5454 알루미늄은 최종 기계적 질별을 얻기 위해 변형 경화(냉간 압연)와 열 안정화에 의존합니다.
질별 기호 | 가공 방법 | 인장 강도 | 항복 강도(0.2% 오프셋) | 연신율(50mm 기준 %) | 브리넬 경도(HB) |
5454-O | 완전 소둔 | 215 – 265 MPa (31 – 38 ksi) | 85 – 110 MPa (12 – 16 ksi) | 22% – 25% | 45 HB |
5454-H111 | 변형 경화(경미) | 220 – 270 MPa (32 – 39 ksi) | 100 – 140 MPa (15 – 20 ksi) | 18% – 22% | 50 HB |
5454-H32 | 1/4 경질 + 안정화 | 250 – 305 MPa (36 – 44 ksi) | 180 – 230 MPa (26 – 33 ksi) | 10% – 14% | 62 HB |
5454-H34 | 1/2 경질 + 안정화 | 285 – 340 MPa (41 – 49 ksi) | 210 – 260 MPa (30 – 38 ksi) | 8% – 10% | 73 HB |
5454-H38 | 완전 경질 + 안정화 | 335 – 385 MPa (49 – 56 ksi) | 270 – 310 MPa (39 – 45 ksi) | 4% – 6% | 85 HB |
03. 비교 가이드: 5454 vs 5052 vs 6061 알루미늄
올바른 판재 또는 후판 소재를 선택하려면 강도와 용접 후 이음 효율 및 열적 한계를 균형 있게 고려해야 합니다.
성능 항목 | 5454 알루미늄 | 5052 알루미늄 | 6061-T6 알루미늄 |
합금 계열 및 유형 | 5000계(비열처리형) | 5000계(비열처리형) | 6000계(열처리형) |
항복 강도(표준 질별) | 180 – 230 MPa (H32) | 193 MPa (H32) | 276 MPa (T6) |
고온 한계(> 65°C / 150°F) | 탁월함(SCC 면역) | 보통(강한 열에는 권장하지 않음) | 불량(150°C 이상에서 과시효되어 강도 저하) |
용접 후 강도 유지율(HAZ) | 모재 강도의 85% – 90% | 모재 강도의 80% – 85% | 열처리 없이는 용접부에서 40% – 50% 저하 |
냉간 판재 굽힘 및 성형성 | 매우 우수 | 우수 | 보통(작은 굽힘 반경에서 균열 발생 가능) |
CNC 가공성 지수 | 보통(~50%) | 보통(~50%) | 매우 우수(~80% – 90%) |
주요 적용 분야 | 고온 화학 탱크, 덤프 트레일러, 보일러 | 전자 장비 섀시, 연료 탱크, 인클로저 | 구조 프레임, 기계 부품, 브래킷 |
04. 제조 지침: 용접, 가공 및 성형
5454 알루미늄 부품 제조 시 수율을 극대화하려면 특정 작업장 매개변수를 준수해야 합니다.
i. 용접 및 용가재 선택
5454 알루미늄은 MIG(GMAW) 및 TIG(GTAW) 공정에서 뛰어난 용접성을 보입니다.
- 고온 적용 분야(> 65°C / 150°F): 항상 ER5554 용가 와이어를 지정하십시오. ER5554는 모재의 화학 조성과 일치하여 용접 이음부가 응력 부식 균열에 대한 완전한 면역성을 유지하도록 보장합니다.
- 상온 구조 용접: 사용 환경이 저온으로 유지되는 경우, 약간 더 높은 전단 강도를 얻기 위해 ER5356 용가 와이어를 사용할 수 있습니다.

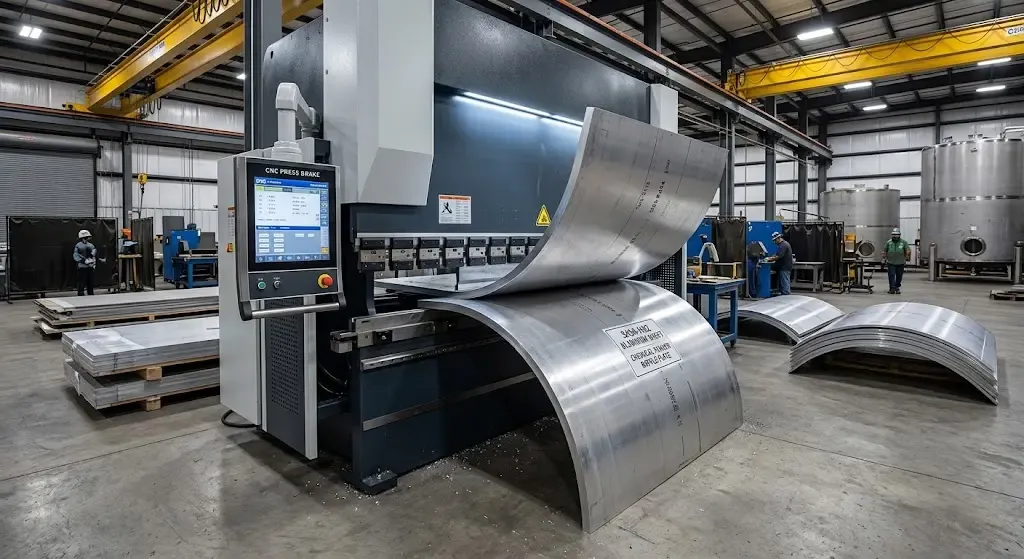

ii. 프레스 브레이크 벤딩 및 냉간 성형
- 5454-O / H111:표면 균열 없이 완전 평면(0T 반경)까지 굽힐 수 있습니다.
- 5454-H32:최소 내측 굽힘 반경은 판 두께의 1.0배~1.5배가 필요합니다.
- 5454-H34:압연 결 방향에 수직으로, 판 두께의 1.5배~2.5배 내측 굽힘 반경이 필요합니다.
iii. CNC 가공 및 절단 매개변수
대부분의 연성 5000계 합금과 마찬가지로 5454 알루미늄의 가공성 등급은 50%입니다. 무딘 공구로 절단하면 길고 점착성 있는 칩이 발생하는 경향이 있습니다.
- 공구:구성인선(BUE)을 방지하기 위해 높은 경사각 및 연마된 플루트(또는 DLC 코팅)를 갖춘 2날 또는 3날 초경 엔드밀을 사용하십시오.
- 절삭유:깊은 포켓에서 절삭 칩을 배출하려면 고압 플러드 절삭유 또는 에어 미스트 윤활(MQL)이 필수적입니다.
05. 주요 산업 적용 분야
- 도로 운송 및 벌크 탱커:도로 진동과 태양열에 노출되는 고온 아스팔트 트레일러, 원유 탱커 및 건식 벌크 시멘트 호퍼용 탱크 쉘 및 배플.
- 압력 용기 및 산업용 보일러:열 사이클 조건에서 작동하는 용접 비화염 압력 용기(ASME Section VIII 규격에 따라 제작).
- 해양 및 해상 구조물:지속적인 염수 분무에 노출되는 작업선 선체, 트롤 어선 상부 구조물 및 해상 거주 구역.
- 중장비 자동차 및 광산:높은 피로 강도와 충격 저항성이 요구되는 덤프 트럭 적재함 라이너, 석탄 운반차 및 구조용 크로스멤버.
