7 Técnicas Críticas de Mecanizado CNC de Cerámica, Materiales & Consejos de Precisión

Lograr tolerancias submilimétricas en cerámicas avanzadas requiere un cambio radical respecto a las prácticas de fresado estándar para metales. Las cerámicas poseen una dureza extrema, alta inercia química y una resistencia térmica superior, pero su baja tenacidad a la fractura y su pobre conductividad térmica las hacen notoriamente propensas a la microfractura, el astillado de bordes y la rápida destrucción de herramientas.

Ya sea que esté diseñando soportes para obleas de semiconductores, implantes médicos biocompatibles o aislantes aeroespaciales de alta temperatura, esta guía desglosa las 7 técnicas críticas de mecanizado CNC de cerámica, los estándares de herramientas, las matrices de selección de materiales y las pautas de reducción de costos para su próximo proyecto.

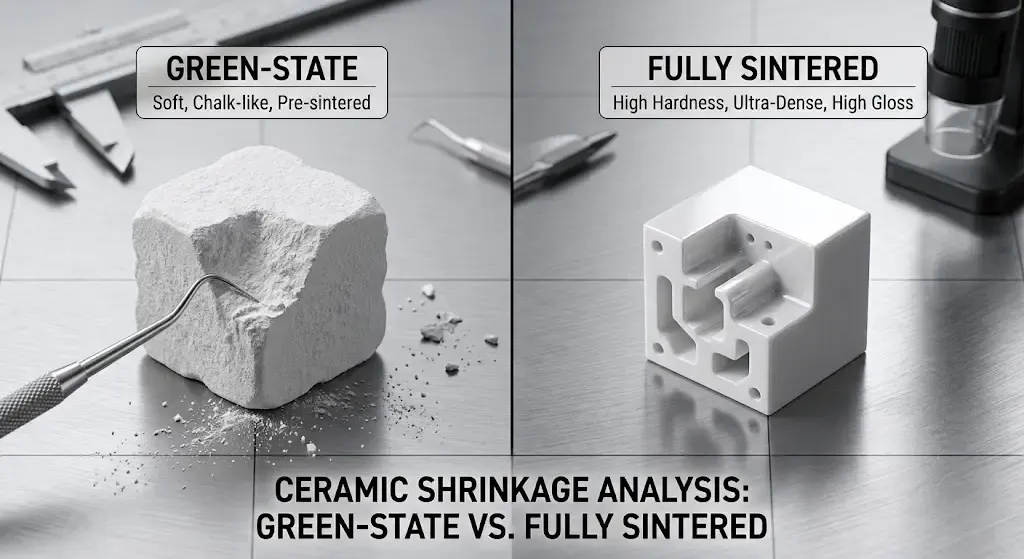

01. Mecanizado CNC de Cerámica en Estado Verde vs. Totalmente Sinterizada

El factor más importante que controla el costo de las piezas de cerámica personalizadas es decidir cuándo realizar el ciclo de mecanizado CNC:

Mecanizado en Estado Verde (Pre-Sinterizado)

Antes de que las cerámicas se sometan a la sinterización final a alta temperatura, el polvo de cerámica compactado (el "cuerpo verde") tiene una consistencia similar a la tiza.

• El Proceso: Las herramientas estándar de carburo de tungsteno pueden fresar, tornear y taladrar rápidamente formas 3D complejas a altas velocidades de avance con un desgaste mínimo de la herramienta.
• El Desafío: Las cerámicas se contraen de manera predecible entre un 15% y un 25% durante la sinterización final. Los programadores de CNC deben calcular factores de escala precisos en sus modelos CAD/CAM para tener en cuenta la contracción volumétrica.

Mecanizado Totalmente Sinterizado

Una vez denso-sinterizada, la cerámica alcanza su dureza completa (a menudo superando los 1500 HV).

• El Proceso: Requiere maquinaria de rectificado CNC ultra-rígida que utilice herramientas recubiertas de diamante o de Diamante Policristalino (PCD) bajo refrigerante por inundación de alta presión continua.
• El Beneficio: Proporciona una precisión dimensional extrema y acabados superficiales de espejo sin variables de contracción.

02. 5 Procesos de Mecanizado CNC de Cerámica

Dependiendo de la geometría del componente y la conductividad del material, los talleres modernos emplean cinco procesos CNC principales:

i. Fresado y Perfilado CNC con Diamante

Utiliza husillos de alta velocidad (20,000 - 40,000 RPM) combinados con fresas de diamante electrodepositadas o unidas con resina. Una baja profundidad de corte (DOC) combinada con altas velocidades de avance evita que el estrés mecánico fracture los bordes frágiles de la pieza de trabajo.

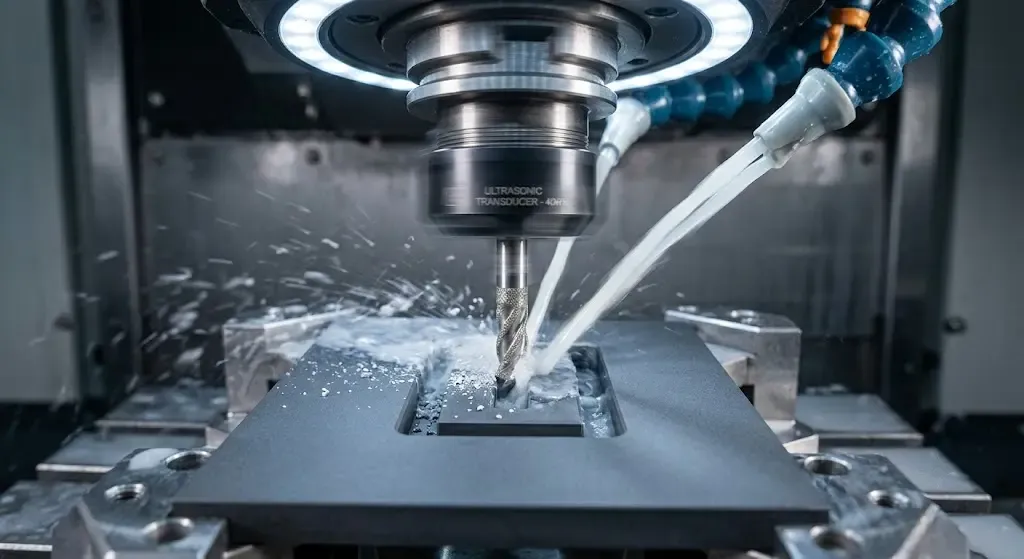

ii. Mecanizado CNC Asistido por Ultrasonidos (USM)

Combina vibración longitudinal de alta frecuencia (20 kHz - 40 kHz) con una herramienta de diamante rotativa.

iii. Taladrado CNC de Alta Velocidad con Diamante

Crear agujeros profundos en cerámicas densas a menudo causa astillado en la salida. El uso de brocas especiales de núcleo con flujo interno continuo de refrigerante arrastra la viruta abrasiva de cerámica y evita el choque térmico.

iv. Electroerosión por Hilo y por Penetración (Para Cerámicas Conductoras)

Si bien las cerámicas estándar son aislantes eléctricos, los grados conductores como el Carburo de Silicio o la Zirconia dopada pueden procesarse mediante Electroerosión (EDM).

v. Lapeado y Rectificado CNC

Procesos de acabado abrasivo posteriores al mecanizado que utilizan suspensiones de diamante para lograr caras de sellado ultraplanas con rugosidad superficial de hasta 0.05 µm.

03. Matriz de Selección de Material Cerámico para Mecanizado CNC

Emparejar sus requisitos técnicos con el grado de cerámica adecuado impacta directamente en la mecanizabilidad y los tiempos de entrega:

Más allá de evaluar las clasificaciones básicas de dureza, emparejar la composición cerámica correcta con sus requisitos de ingeniería requiere evaluar las diferencias microestructurales entre las cerámicas de óxido (como la Alúmina y la Zirconia) y las cerámicas no óxido (como el Carburo de Silicio y el Nitruro de Silicio). Las cerámicas de óxido generalmente ofrecen menores costos de materia prima y un aislamiento eléctrico superior, lo que las hace ideales para componentes estructurales de alto volumen; sin embargo, su menor tenacidad a la fractura requiere parámetros de mecanizado ultraconservadores para evitar la microfractura subsuperficial. Por el contrario, las cerámicas no óxido poseen una resistencia excepcional al choque térmico y una resistencia mecánica bajo calor extremo, pero su dureza extrema acelera agresivamente el desgaste de las herramientas de diamante. Evaluar factores como el tamaño de grano del material, el porcentaje de pureza y las cargas térmicas de funcionamiento durante la fase CAD garantiza que seleccione una aleación que satisfaga las especificaciones de rendimiento sin llevar los presupuestos de rectificado posterior a la sinterización a niveles insostenibles.

04. Los 3 Estándares de Herramientas de Corte para el Mecanizado de Cerámica

Las herramientas estándar de acero de alta velocidad (HSS) o de carburo sin recubrimiento fallarán en segundos al cortar cerámicas totalmente sinterizadas. Los talleres de producción confían en tres niveles especializados de herramientas:

1. Diamante Policristalino (PCD): El estándar indiscutible de la industria. El PCD ofrece la máxima dureza y conductividad térmica, lo que lo hace esencial para el fresado fino, torneado y perfilado de Al₂O₃ y ZrO₂ densos.
2. Nitruro de Boro Cúbico (CBN): Solo superado por el diamante en dureza. El CBN exhibe una estabilidad química superior a temperaturas de corte extremas, ideal para pasadas de rectificado en bruto de gran potencia.
3. Carburo de Tungsteno de Microgranos: Estrictamente reservado para cerámicas de vidrio Macor o preformas cerámicas blandas en estado verde.

Más allá de seleccionar el sustrato principal de la herramienta de corte, optimizar la vida útil de la herramienta durante el rectificado de cerámica totalmente sinterizada depende en gran medida de elegir la matriz de unión abrasiva correcta. Las muelas de diamante unidas con resina ofrecen una acción de corte libre y autosacrificante que minimiza las fuerzas de corte durante los pasos de acabado fino, mientras que las herramientas de diamante electrodepositadas y unidas con metal proporcionan la máxima retención del perfil al fresar contornos 3D rígidos o ranuras profundas. Si se descuidan el afilado de la herramienta y el rectificado de la muela, la viruta de cerámica se acumulará rápidamente entre los granos abrasivos de diamante, una condición conocida como carga de la muela. Esto aumenta la fricción, eleva el torque del husillo y genera una fricción localizada extrema que causa grietas térmicas inmediatas en las superficies frágiles de la pieza de trabajo.

05. Consejos Profesionales para Prevenir el Astillado y el Choque Térmico

Debido a que las cerámicas exhiben baja conductividad térmica y mecánica de fractura frágil, los ingenieros deben hacer cumplir tres reglas obligatorias en el taller:

• 💡Consejo 1: Gestionar la Presión y Temperatura del Refrigerante: El choque térmico es la causa número uno de grietas catastróficas en cerámicas durante el rectificado CNC. Mantenga un refrigerante sintético por inundación continuo y de alta presión dirigido directamente a la interfaz herramienta-pieza de trabajo para lavar instantáneamente el polvo abrasivo.
• 💡Consejo 2: Alto RPM, Baja Profundidad de Corte (DOC): Evite cortes pesados y agresivos. Haga funcionar su máquina CNC a velocidades máximas del husillo mientras realiza pasadas de poca profundidad para minimizar las fuerzas de corte radiales.
• 💡Consejo 3: Utilice Sujeción de Pieza Rígida y Amortiguada: Cualquier vibración o vibración durante el ciclo de corte micro-fracturará inmediatamente los bordes frágiles de la cerámica. Use platos de vacío, accesorios de resina personalizados o cera cerámica especializada para soportar piezas de trabajo delicadas de manera uniforme.

Implementar estas salvaguardias en el taller es esencial porque las microfracturas mecánicas inducidas durante el rectificado CNC a menudo son invisibles a simple vista bajo una inspección óptica estándar. Incluso si una pieza de cerámica mecanizada exhibe un acabado superficial visualmente impecable, el daño subsuperficial oculto puede propagarse bajo ciclos térmicos o estrés mecánico, lo que lleva a una falla catastrófica repentina en el campo. Las instalaciones de fabricación de alta confiabilidad integran protocolos de prueba no destructiva, como inspección por penetrante fluorescente, inspección ultrasónica o monitoreo de emisión acústica, inmediatamente después de los ciclos de rectificado final. Verificar la integridad estructural a microescala garantiza que los componentes destinados a ensamblajes aeroespaciales críticos o dispositivos médicos cumplan con estrictos puntos de referencia de confiabilidad.

06. Reglas de DFM para Reducir los Costos de Mecanizado de Cerámica

Diseñar para la fabricación de cerámica (DFM) requiere evitar trampas geométricas que aumentan las tasas de chatarra:

• Evite Esquinas Internas Agudas de 90°: Especifique siempre un radio interno en los bolsillos. Las esquinas internas agudas concentran el estrés y causan propagación de grietas bajo carga.
• Mantenga un Grosor Mínimo de Pared: Mantenga los grosores de pared estructurales por encima de 1.0 mm para cerámicas densas, o 0.5 mm para Macor.
• Chaflane Todos los Bordes Externos: Especifique un chaflán protector de 0.2 mm × 45° en los bordes externos para evitar astillado durante el manejo y ensamblaje posteriores al mecanizado.

Al incorporar estos principios de DFM temprano en su flujo de trabajo de diseño digital, los equipos de ingeniería pueden reducir drásticamente los tiempos totales del ciclo de producción y reducir las costosas tasas de chatarra durante las operaciones posteriores a la sinterización. Debido a que el rectificado con diamante es un proceso de microastillado abrasivo en lugar de una operación de cizallamiento dúctil de metal, características 3D complejas como agujeros ciegos profundos, rebajes internos afilados o nervaduras extremadamente delgadas aumentan exponencialmente las horas del ciclo de la máquina y el desgaste de la herramienta. Colaborar con su proveedor de mecanizado de cerámica durante la fase CAD le permite optimizar los ángulos de acceso de la herramienta, racionalizar los diseños de accesorios de vacío personalizados y estandarizar los radios de las características. En última instancia, diseñar componentes que favorezcan pasadas lineales continuas de la muela de diamante sobre el perfilado 3D multieje intrincado puede reducir los costos de fabricación por unidad hasta en un 40% mientras garantiza series de producción predecibles y de alto rendimiento.

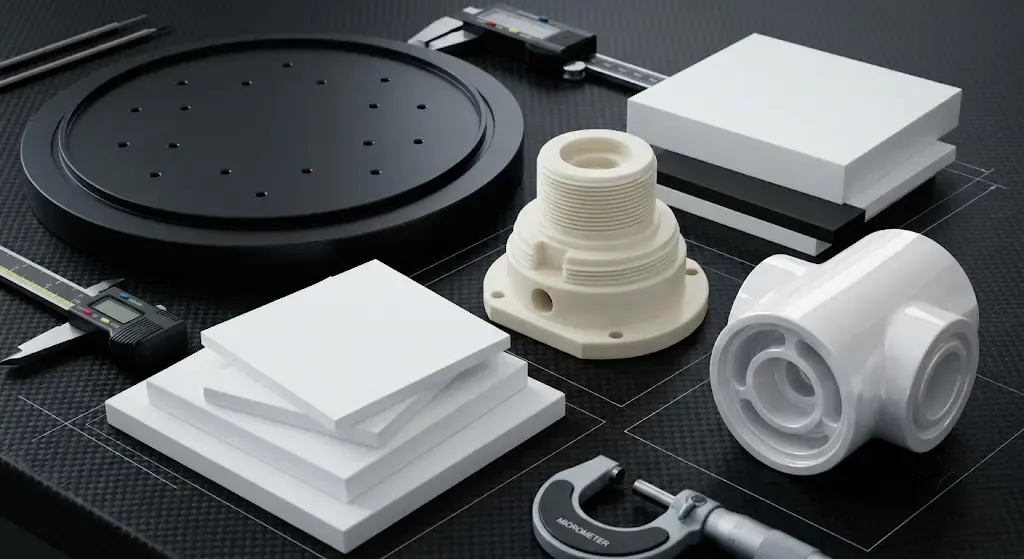

07. Aplicaciones de Alta Precisión en Industrias Clave

• Semiconductores y Electrónica: Componentes ultraplanos de Carburo de Silicio y Nitruro de Aluminio que requieren disipación térmica extrema y cero desgasificación en cámaras de vacío.
• Médica y Aeroespacial: Reemplazos de articulaciones biocompatibles de Zirconia y sensores de turbina de Alúmina de alta temperatura que funcionan de manera confiable a más de 1400°C.
• Química e Industrial: Impulsores de bombas y asientos de válvulas de Nitruro de Silicio a prueba de corrosión diseñados para entornos ácidos severos.

El cambio acelerado hacia cerámicas técnicas avanzadas en estos sectores está impulsado principalmente por los límites de rendimiento de las superaleaciones tradicionales y los metales refractarios. A medida que la electrónica de potencia moderna, el equipo de fabricación de semiconductores de alto nodo y los sistemas de propulsión de próxima generación operan bajo tensiones térmicas, eléctricas y corrosivas cada vez más severas, los metales a menudo sucumben a la expansión térmica, la ruptura dieléctrica o la picadura química. Las cerámicas técnicas mecanizadas por CNC llenan este vacío crítico de ingeniería al mantener su rigidez estructural, estabilidad dimensional y propiedades de aislamiento eléctrico a temperaturas superiores a los 1000°C. Esta combinación única de resistencia mecánica e inmunidad ambiental garantiza que el hardware cerámico personalizado siga siendo la clase de material elegida para plataformas tecnológicas de misión crítica.

Asóciese con Especialistas en Mecanizado de Cerámica

Navegar por los cálculos de contracción, el desgaste de las herramientas de diamante y la prevención de microfracturas requiere un socio de fabricación de precisión experimentado que comprenda las cerámicas técnicas avanzadas.

¿Listo para dar vida a sus modelos CAD de cerámica? Contacte al Equipo Técnico de Aether Hoy para obtener un presupuesto instantáneo, comentarios complementarios y tiempos de entrega rápidos.
