6 entscheidende Standards für CNC-Präzisionsteile

Die Herstellung hochleistungsfähiger CNC-Präzisionsteile erfordert die Abstimmung von Volumentoleranzen im Mikrometerbereich, dynamischer thermischer Stabilität, Mehrachskinematik und strenger Qualitätssicherung. Ein einziger Einrichtfehler, eine nicht kompensierte Werkzeugdurchbiegung oder unkontrollierte Wärmeausdehnung kann eine gesamte Produktionsserie kritischer Halterungen für die Luft- und Raumfahrt, medizinischer Implantate oder Fluidverteiler für die Halbleiterindustrie unbrauchbar machen.

Bei Aether fertigen wir kundenspezifische Komponenten mit engen Toleranzen mithilfe modernster 5-Achs-Bearbeitungszentren und automatisierter Prüfinfrastruktur. Dieser Engineering-Leitfaden erläutert die wesentlichen Fertigungsstandards, Werkstoffauswahlmatrizen, Protokolle zur thermischen Kontrolle und Design-for-Manufacturability-(DFM-)Richtlinien, die für die Herstellung fehlerfreier Präzisionshardware erforderlich sind.

Auf einen Blick: Matrix der Bearbeitungstechnologie-Fähigkeiten

CNC-Technologie	Maximal erreichbare Toleranz	Oberflächenrauheit (Ra)	Ideale Teilegeometrien	Wesentlicher Fertigungsvorteil
3-Achs-CNC-Fräsen	±0.013 mm (±0.0005 in)	0.8 – 1.6 µm	Flache prismatische Profile, flache Taschen, Platten	Kosteneffizient für einfache Geometrien und Halterungen in hohen Stückzahlen.
5-Achs-Mehrfachbearbeitung	±0.0025 mm (±0.0001 in)	0.2 – 0.8 µm	Komplexe 3D-Konturen, Laufräder, medizinische Gelenke	Eliminiert Toleranzaufsummierungsfehler beim Einrichten durch die Bearbeitung von 5 Seiten in einer einzigen Aufspannung.
Schweizer CNC-Drehen	±0.0015 mm (±0.00006 in)	0.1 – 0.4 µm	Lange, schlanke Wellen, Mikrostifte, Knochenschrauben	Die Führungsbuchse stützt das Material nahe der Werkzeugspitze und verhindert die Durchbiegung dünner Teile.
Drahterodieren	±0.0010 mm (±0.00004 in)	0.05 – 0.2 µm	Scharfe innere 90°-Ecken, Mikroschlitze, dicke Matrizen	Schneidet ultragehärtete Legierungen ohne physische Kontaktkraft.

01. Umgang mit Toleranzen im Mikrometerbereich & Wärmeausdehnung

Das Einhalten von Toleranzen bis zu ±0.0025 mm (±0.0001 in) erfordert eine strenge Umwelt- und Prozesskontrolle über den gesamten Bearbeitungszyklus hinweg.

Protokolle zur thermischen Stabilisierung: Metalle dehnen sich bei Änderungen der Umgebungstemperatur vorhersehbar aus. Bearbeitungsbetriebe, die Toleranzen im Submikrometerbereich einhalten, betreiben klimatisierte Prüfräume strikt bei 20°C (68°F). Hochpräzise CNC-Fräsmaschinen nutzen integrierte Spindelflüssigkeitskühler und Kühlmitteltemperaturregler, um thermisches Wachstum während längerer Produktionsläufe zu verhindern.

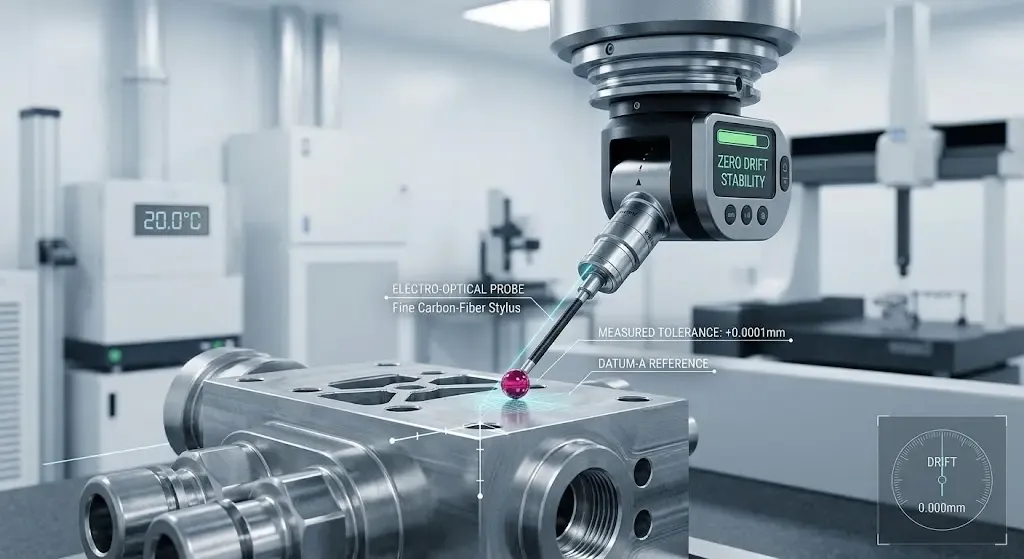

Kontamination durch Handwärme: Die bei der CMM- oder Mikrometerprüfung über die Hand eines Maschinenbedieners übertragene Körperwärme kann kleine, dünnwandige Merkmale über die Spezifikation hinaus ausdehnen. Temperaturbeständige Endmaße, Messschieber mit Keramikambossen und Handhabungsprotokolle mit Thermohandschuhen verhindern die Übertragung menschlicher Wärme.
Laserantastung während des Prozesses: Optische Messtaster an der Maschine erfassen während intensiver Schruppbearbeitung in Echtzeit Bezugspositionen und Werkzeugverschleiß und korrigieren CAM-Koordinatenversätze automatisch, bevor die abschließenden Schlichtdurchgänge erfolgen.

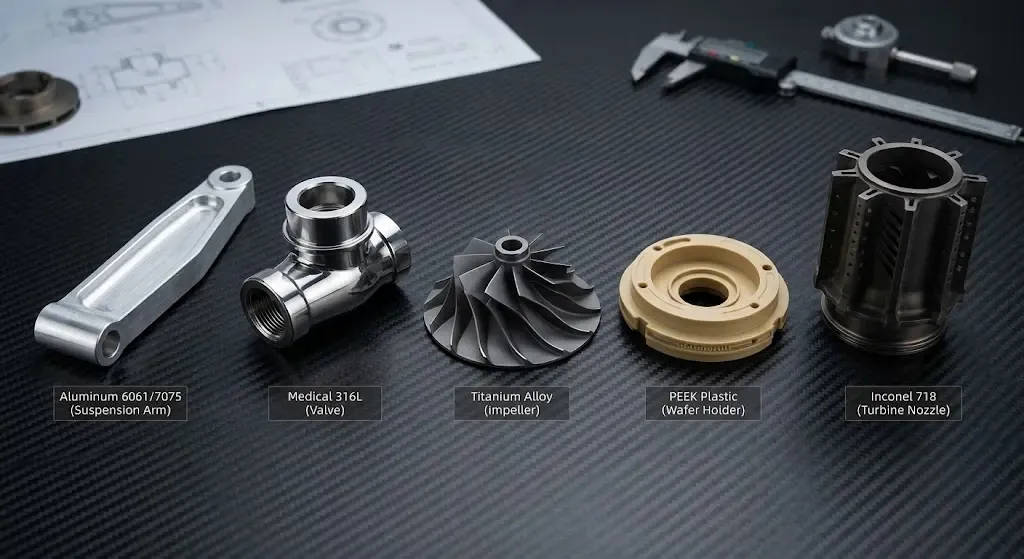

02. Werkstoffauswahlmatrix für CNC-Präzisionsteile

Die Auswahl der richtigen Legierung bestimmt Maschinenvorschübe, Werkzeugverschleißraten, die Kompatibilität mit nachgelagerten Oberflächenbearbeitungen und die gesamten Stückkosten.

Werkstoffklasse & Güte	Streckgrenze	Zerspanbarkeitsbewertung	Thermische Beständigkeit & Korrosionsbeständigkeit	Primäre industrielle Anwendung
Aluminium 6061-T6	276 MPa	90% (schnell)	Mäßige Temperaturgrenzen (150°C); hervorragende Basis zum Eloxieren	Strukturbeschläge für Flugzeuge, Elektronikgehäuse, Roboterarme.
Aluminium 7075-T6	503 MPa	80% (gut)	Hohes Festigkeits-Gewichts-Verhältnis; anfällig für Lochfraß durch Salzwasser	Hochbelastete Holme für die Luft- und Raumfahrt, Aufhängungslenker für Rennfahrzeuge, Verteidigungstechnik.
Edelstahl 316L	290 MPa	45% (anspruchsvoll)	Hervorragende Chloridkorrosionsbeständigkeit; nicht magnetisch	Medizinische Chirurgieinstrumente, Pharmaarmaturen, Schiffsbeschläge.
Titan Grad 5 (Ti-6Al-4V)	880 MPa	20% (schwierig)	Biokompatibel, salzwasserbeständig, einsetzbar bis 400°C	Orthopädische Gelenkimplantate, Turbinenschaufeln für die Luft- und Raumfahrt, Unterwassersensoren.
PEEK in medizinischer Qualität	110 MPa	70% (weich)	Röntgendurchlässig, chemikalienbeständig, bis 260°C autoklavierbar	Implantierbare Wirbelkörper-Cages, Spannfutter zur Handhabung von Halbleiterwafern.
Inconel 718	1,100 MPa	12% (extrem)	Behält die Zugfestigkeit bei extremer Hitze (700°C+) bei	Raketentriebwerksdüsen, Turbolader-Turbinenräder, Kernreaktoren.

03. 6 DFM-Regeln zur Senkung der Fertigungskosten & Vermeidung von Fehlern

Fertigungsgerechtes Design (DFM) in der frühen Prototypenphase verhindert Werkzeugrattern, vorzeitigen Werkzeugbruch und übermäßige Maschinenzykluszeiten.

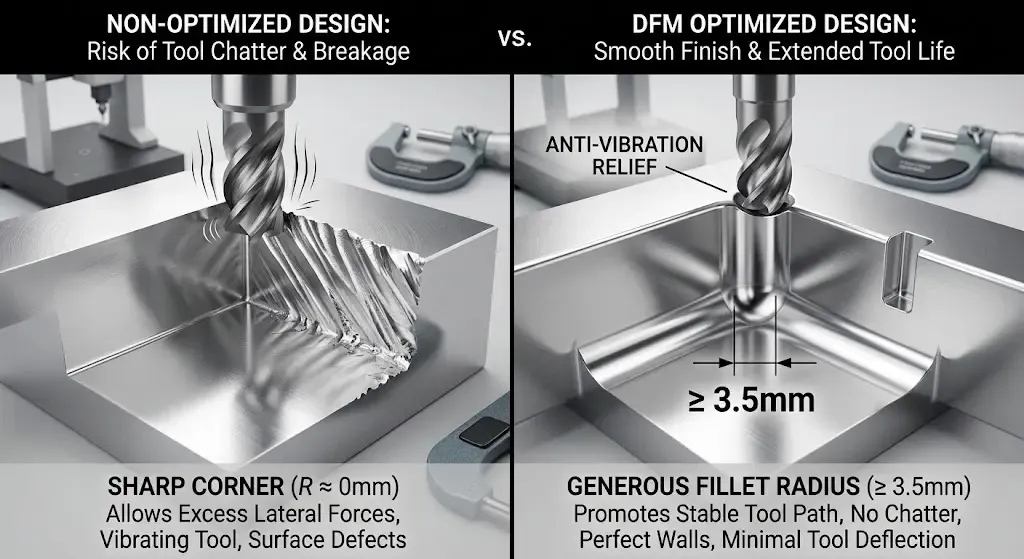

Vermeiden Sie scharfe innere vertikale 90°-Ecken: CNC-Fräswerkzeuge sind rund. Geben Sie stets einen inneren Verrundungsradius an, der 10% bis 20% größer als die Standardradien von Schaftfräsern ist (z. B. einen Radius von 3.5 mm für einen Fräser mit 6.0 mm Durchmesser), um ein gleichmäßiges Umfahren von Ecken ohne Werkzeugrattern zu ermöglichen.
Begrenzen Sie Seitenverhältnisse tiefer Taschen: Tiefe, schmale Taschen erfordern lange, schlanke Schaftfräser, die sich unter Schnittlast durchbiegen. Halten Sie die Taschentiefe unter dem Vierfachen der Taschenbreite, um Werkzeugdurchbiegung und eine raue Konizität der Seitenwände zu vermeiden.
Stellen Sie gleichmäßige Wandstärken sicher: Halten Sie Mindestwandstärken von mindestens 0.8 mm für Metalle und 1.5 mm für technische Kunststoffe ein, um ein Verziehen des Werkstücks unter Schnittdruck zu verhindern.
Standardisieren Sie Tiefen interner Bohrungen: Halten Sie Sacklochtiefen unter dem Achtfachen des Bohrerdurchmessers. Tiefes Mikrobohren erfordert spezielle Spanbruch-Bohrzyklen und Hochdruck-Innenspindelkühlung, um Späne auszuspülen und ein Abscheren des Bohrers zu verhindern.
Geben Sie selektive Oberflächengüten vor: Vermeiden Sie eine Spiegelpolitur auf nicht kritischen Sichtflächen. Beschränken Sie Oberflächen im Submikrometerbereich ausschließlich auf dynamische Dichtflächen, Lagersitze oder Gleitkontaktflächen.
Konstruieren Sie für 5-Achs-Zugänglichkeit in einer Aufspannung: Positionieren Sie Merkmale so, dass sie aus einer einzigen Ausrichtungsrichtung zugänglich sind. Das Minimieren des manuellen Wendens von Werkstücken eliminiert Toleranzaufsummierungsfehler durch erneutes Spannen.

04. Workflow für Qualitätskontrolle & Produkteinführung (NPI)

Die Überführung von CNC-Präzisionsteilen aus ersten CAD-Modellen in eine skalierte Serienproduktion erfolgt nach einem strengen Qualitätsmanagementsystem (QMS).

Design-Machbarkeit & CAM-Simulation: Digitale CAD-Modelle durchlaufen automatisierte DFM-Analysen und Mehrachsen-Werkzeugwegsimulationen, um potenzielle Spindelkollisionen, Probleme mit Werkzeugfreigängen und Vibrationszonen in dünnen Wänden vor der Metallbearbeitung zu identifizieren.
Erstmusterprüfung : Das erste Bauteil aus der Fertigungslinie wird mithilfe automatisierter Koordinatenmessmaschinen (CMM) und optischer Bildverarbeitungsmessgeräte vollständig maßlich geprüft, um sicherzustellen, dass jede Zeichnungsangabe den Toleranzen entspricht.
Überprüfung der Prozessfähigkeit : Bei Produktionsläufen mit hohem Volumen wird eine statistische Prozessregelung etabliert und ein Prozessfähigkeitsindex aufrechterhalten, um eine fehlerfreie Wiederholbarkeit der Chargen zu gewährleisten.
Rahmenaufträge & JIT-Bestandsmanagement: Lohnfertiger halten unter Rahmenbestellungen fertige Sicherheitsbestände vor und geben Komponenten bedarfsgerecht frei, um Just-in-Time-(JIT-)Montagelinien zu versorgen.

Entscheidungsleitfaden: Beschaffung Ihrer bearbeiteten Komponenten

Nutzen Sie diesen schnellen Leitfaden, um den idealen Produktionsworkflow für Ihr Projekt auszuwählen:

Wählen Sie 5-Achs-CNC-Fräsen, wenn: Ihr Bauteil komplexe zusammengesetzte Kurven, organische Innentaschen oder Bohrungsmuster in mehreren Winkeln aufweist, die eine Konzentrizität im Submikrometerbereich erfordern.
Wählen Sie Schweizer CNC-Drehen, wenn: Ihr Design lange, schlanke zylindrische Merkmale, mikrogewindete Stifte oder miniaturisierte medizinische Steckverbinder mit Durchmessern unter 32 mm umfasst.
Wählen Sie Drahterodieren, wenn: Sie ultragehärteten Werkzeugstahl oder Titanmatrizen bearbeiten, die messerscharfe innere 90°-Ecken, Mikroschlitze oder spannungsfreie Oberflächen erfordern.

Arbeiten Sie mit Aether für CNC-Präzisionsteile zusammen

Die Lieferung von CNC-Präzisionsteilen mit hoher Ausbeute erfordert ein erfahrenes Fertigungsteam, das durch Mehrachsen-CNC-Maschinen, Hochgeschwindigkeits-Schweizer Drehmaschinen und eine zertifizierte Qualitätsmanagementeinrichtung unterstützt wird.

Bei Aether vereinen wir 5-Achs-CNC-Fräsen, Schweizer Drehen, Drahterodieren und klimatisierte CMM-Prüfung unter einem zertifizierten Qualitätssystem. Ob Sie eine schnelle Prototypenvalidierung oder skalierte Produktionsläufe in Titan, Edelstahl oder technischen Kunststoffen benötigen: Unser Team stellt sicher, dass Ihre Teile termingerecht und innerhalb der Toleranz geliefert werden.

Bereit, Ihr nächstes Projekt zu starten? Kontaktieren Sie noch heute das Aetehr-Engineering-Team, um Ihre 2D-/3D-CAD-Modelle für ein Sofortangebot, eine kostenlose DFM-Prüfung und kurze Durchlaufzeiten hochzuladen.
